مقدمة
في صناعة العبوات البلاستيكية الحديثة، يعد إنتاج زجاجات PET واحدة من العمليات الصناعية الأكثر استخدامًا والمكررة تقنيًا. في قلب هذه العملية توجد آلة تشكيل التشكيل من PET، وهي عبارة عن قطعة من المعدات عالية التخصص مصممة لتحويل راتنجات PET الخام إلى أشكال مسبقة دقيقة ومتينة والتي تصبح فيما بعد زجاجات من خلال القولبة بالنفخ.
لا تعتبر قوالب PET منتجات نهائية، ولكنها تمثل المرحلة الوسيطة الأكثر أهمية في إنتاج الزجاجات. تحدد جودتها بشكل مباشر قوة الحاوية النهائية وشفافيتها واتساق وزنها ومتانتها. سواء كانت المياه المعبأة في زجاجات، أو المشروبات الغازية، أو الزيوت الصالحة للأكل، أو السوائل الصيدلانية، فإن جميع حاويات PET تقريبًا تبدأ رحلتها في نظام التشكيل المسبق.
تدمج آلة تشكيل التشكيل من PET أنظمة هندسية متعددة-للصهر والحقن والتبريد والتثبيت والقذف-في دورة إنتاج متزامنة للغاية. هذه الآلات قادرة على إنتاج آلاف أو حتى مئات الآلاف من القوالب في الساعة، اعتمادًا على عدد التجاويف وتكوين النظام.
يعد فهم كيفية عمل هذه الآلات أمرًا ضروريًا للمصنعين والمهندسين ومديري الإنتاج. ويؤدي التشغيل الفعال إلى انخفاض التكاليف، وزيادة الإنتاج، وانخفاض معدلات العيوب، في حين أن سوء الفهم يمكن أن يؤدي إلى عدم كفاءة الإنتاج، وهدر المواد، وجودة المنتج غير المتسقة.
تقدم هذه المقالة شرحًا شاملاً لآلات التشكيل بالتشكيل PET، بما في ذلك مكوناتها الأساسية ومبادئ العمل وأنواع الماكينات وعوامل الأداء والتطبيقات الصناعية.
مكونات آلة التشكيل بالتشكيل PET
تتكون آلة تشكيل التشكيل PET من عدة أنظمة متكاملة، يلعب كل منها دورًا حاسمًا في ضمان إنتاج مستقر وفعال ودقيق.
وحدة الحقن
وحدة الحقن مسؤولة عن إذابة راتينج PET وحقنه في تجويف القالب. غالبًا ما يُعتبر قلب الآلة لأنه يحدد بشكل مباشر جودة المواد واتساقها.
تشمل المكونات الرئيسية ما يلي:
- القادوس: حيث يتم تحميل حبيبات راتينج PET.
- البرميل: يسخن ويحتوي على المادة المنصهرة.
- المسمار: يدور ويضغط راتينج PET من أجل الذوبان والخلط.
- نطاقات السخان: توفر تدفئة خارجية للحفاظ على ثبات درجة الحرارة.
- الفوهة: تنقل مادة PET المنصهرة إلى نظام القالب.
يعد تصميم المسمار مهمًا بشكل خاص لأنه يتحكم في عملية التلدين والخلط وتراكم الضغط. يضمن اللولب-المصمم جيدًا لزوجة ذوبان موحدة، وهو أمر بالغ الأهمية لإنتاج قوالب مسبقة متسقة.
وحدة لقط القالب
وحدة التثبيت تحمل القالب بشكل آمن أثناء عملية الحقن. نظرًا لأنه يتم حقن مادة PET المنصهرة تحت ضغط عالٍ للغاية، فيجب أن يظل القالب مغلقًا بإحكام لمنع التسرب أو التشوه.
هناك أنواع مختلفة من آليات التثبيت:
- أنظمة التثبيت الهيدروليكية
- أنظمة التبديل الميكانيكية
- أنظمة مؤازرة هجينة-
كل نظام له مزاياه. توفر الأنظمة الهيدروليكية قوة تثبيت قوية، بينما توفر الأنظمة المؤازرة كفاءة أعلى في استخدام الطاقة وتحكمًا دقيقًا.

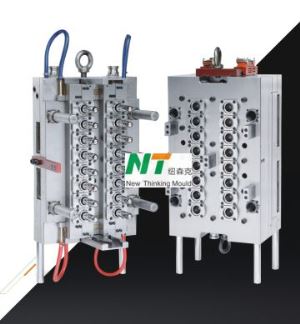

نظام العفن
نظام القالب هو المكان الذي يحدث فيه التشكيل الفعلي للتشكيل. وتتكون من التجاويف والنوى وقنوات التبريد وآليات الطرد.
غالبًا ما تستخدم الأنظمة الحديثة تصميمات متعددة التجاويف-، مما يسمح بإنتاج قوالب مسبقة متعددة في دورة واحدة. على سبيل المثال، يمكن للقالب ذو 96 تجويفًا إنتاج 96 قالبًا لكل طلقة حقن، مما يزيد بشكل كبير من كفاءة الإنتاج.
تعتبر قنوات التبريد داخل القالب حاسمة لأنه يجب تبريد PET بسرعة للحفاظ على الشكل ودقة الأبعاد.
نظام الطرد
بمجرد ترسيخ القوالب، يقوم نظام الطرد بإزالتها من القالب. يجب أن تكون هذه العملية سلسة ودقيقة لتجنب تلف السطح أو تشوهه.
تشمل طرق الطرد الشائعة ما يلي:
- دبابيس القاذف الميكانيكية
- طرد الهواء-بمساعدة
- أنظمة الاختيار والمكان الآلية-و-المكان
يتم استخدام الأتمتة بشكل متزايد لتحسين السرعة والاتساق مع تقليل العمل اليدوي.
نظام التحكم
يعمل نظام التحكم بمثابة العقل لآلة تشكيل التشكيل PET. وهي تشتمل عادةً على وحدات تحكم PLC، وواجهات شاشات اللمس، وأجهزة الاستشعار، وبرامج المراقبة في الوقت الفعلي-.
يستخدم المشغلون نظام التحكم لضبط:
- ضغط الحقن
- ملامح درجة الحرارة
- وقت الدورة
- مدة التبريد
- قوة لقط
تدعم الأنظمة الحديثة أيضًا تسجيل البيانات والمراقبة عن بعد، مما يتيح الصيانة التنبؤية وتحسين العمليات.
مبدأ العمل لآلات التشكيل بالتشكيل PET
تغذية المواد
تبدأ عملية الإنتاج بإدخال حبيبات راتينج PET في القادوس. ومع ذلك، قبل الدخول إلى وحدة الحقن، يجب أن يخضع PET لعملية تجفيف حاسمة.
PET حساس للغاية للرطوبة. إذا لم يتم تجفيفها بشكل صحيح، فإنها يمكن أن تتحلل أثناء التسخين، مما يؤدي إلى تشكيل ضعيف وهش. ولذلك، تستخدم الأنظمة الصناعية مجففات إزالة الرطوبة لتقليل محتوى الرطوبة إلى مستويات منخفضة للغاية قبل المعالجة.
التلدين والذوبان
داخل البرميل، يقوم المسمار الدوار بنقل حبيبات PET للأمام أثناء تطبيق الحرارة والقص الميكانيكي. يعمل هذا المزيج على إذابة المادة وتحويلها إلى حالة منصهرة موحدة.
التحكم في درجة الحرارة أمر بالغ الأهمية خلال هذه المرحلة. إذا كانت درجة الحرارة منخفضة جدًا، فسيكون الذوبان غير مكتمل؛ إذا كانت عالية جدًا، فقد يحدث تدهور في المواد، مما يؤثر على الوضوح والقوة.
يضمن المسمار أيضًا التجانس، مما يعني أن PET المنصهر يتمتع بلزوجة ثابتة قبل الحقن.
الحقن والحشو
بمجرد وصول المادة إلى درجة الحرارة والضغط الصحيحين، يتم حقنها في تجاويف القالب بسرعة عالية.
تتطلب هذه المرحلة التحكم الدقيق في:
- ضغط الحقن
- سرعة الحقن
- عقد الضغط
- ملء الوقت
يمكن أن يؤدي التحكم غير السليم إلى عيوب مثل اللقطات القصيرة أو الفلاش أو سمك الجدار غير المتساوي. تستخدم الآلات المتقدمة ملفات تعريف الحقن متعددة المراحل- لتحسين عملية التعبئة وتقليل الضغط في المادة.
التبريد والتصلب
يعد التبريد أحد أكثر المراحل {{0}استهلاكًا للوقت في الدورة بأكملها. يجب تبريد مادة PET المنصهرة بسرعة للحفاظ على السلامة الهيكلية ودقة الأبعاد.
تستخدم أنظمة التبريد عادةً قنوات مائية داخل القالب لإزالة الحرارة بكفاءة. تستخدم بعض الأنظمة المتقدمة تصميمات تبريد امتثالية تتبع هندسة التجويف لتحسين التوزيع الحراري.
التبريد المناسب يضمن:
- الاستقرار الأبعاد
- الوضوح البصري
- انخفاض الضغط الداخلي
- أوقات دورة أسرع
الطرد وإكمال الدورة
بمجرد ترسيخ القوالب بالكامل، يفتح القالب ويقوم نظام الطرد بإزالتها. يتم بعد ذلك نقل القوالب إلى نظام التجميع أو مباشرة إلى آلات التشكيل بالنفخ النهائية.
يُعد تحسين وقت الدورة أمرًا ضروريًا لأنه حتى تقليل-ثانية واحدة لكل دورة يمكن أن يؤدي إلى زيادة كبيرة في إنتاج الإنتاج اليومي في العمليات ذات الحجم الكبير-.
أنواع آلات صب التشكيل PET
آلات المسرح-المفردة
تجمع الآلات-المرحلة الواحدة بين القولبة بالحقن والنفخ في نظام واحد. تتم العملية بأكملها-من الراتنج إلى الزجاجة النهائية-في دورة واحدة متواصلة.
المزايا:
- تصميم نظام مدمج
- انخفاض التعامل والنقل
- انخفاض الاستثمار الأولي
ومع ذلك، فهي أقل ملاءمة للإنتاج-على نطاق واسع بسبب انخفاض كفاءتها.
جهازان-للمسرح
هناك -نظامان مرحليان يفصلان بين إنتاج التشكيل ونفخ الزجاجات في جهازين مختلفين.
هذا هو النظام الأكثر استخدامًا في الصناعة الحديثة لأنه يسمح بما يلي:
- سرعة إنتاج عالية
- تخزين مرن للتشكيلات
- التحسين المستقل لكل مرحلة
يهيمن النظام ثنائي المراحل-على صناعات المشروبات والتغليف نظرًا لقابليته للتوسع.
آلات التجاويف المتعددة
تم تصميم الآلات-المتعددة التجاويف لتحقيق إنتاج عالي-. اعتمادًا على التكوين، يمكنهم إنتاج العشرات أو حتى المئات من التشكيلات في كل دورة.
المزايا:
- إنتاجية عالية للغاية
- انخفاض التكلفة لكل وحدة
- مثالية للإنتاج الضخم
تشمل التحديات تصميم القالب المعقد، ومتطلبات الصيانة الأعلى، والموازنة الدقيقة لتدفق المواد.
العوامل المؤثرة على الأداء والكفاءة
معلمات الآلة
يعتمد الأداء بشكل كبير على إعدادات الجهاز مثل:
- التحكم في درجة الحرارة
- ضغط الحقن
- سرعة المسمار
- وقت التبريد
يمكن أن تؤثر الاختلافات الصغيرة في هذه المعلمات بشكل كبير على جودة المنتج وكفاءة الدورة.
تصميم القالب
يعد تصميم قالب التشكيل أحد أهم العوامل في أداء النظام. يمكن أن يؤدي التصميم السيئ إلى تعبئة غير متساوية، وعدم توازن التبريد، وارتفاع معدلات العيوب.
تشمل عناصر التصميم الرئيسية ما يلي:
- تحديد موقع البوابة
- تصميم نظام عداء
- تخطيط قناة التبريد
- توازن التجويف
جودة المواد
تؤثر جودة راتينج PET بشكل مباشر على نتائج الإنتاج. تتضمن المعلمات المهمة اللزوجة الجوهرية (IV)، ومحتوى الرطوبة، والتركيب الإضافي.
يمكن أن يؤدي التعامل غير السليم مع المواد إلى تدهورها، مما يقلل من وضوح المنتج النهائي وقوته.
ممارسات الصيانة والتشغيل
تضمن الصيانة الدورية كفاءة الماكينة-على المدى الطويل. وهذا يشمل:
- تنظيف وحدات الحقن
- فحص مكونات القالب
- تشحيم الأجزاء المتحركة
- استبدال الأختام والمكونات البالية
تعمل الصيانة الوقائية على تقليل فترات التوقف غير المتوقعة وتحسين عمر الماكينة.
- تطبيقات الصناعة والتحسين
صناعة المشروبات
صناعة المشروبات هي أكبر مستخدم لآلات تشكيل التشكيل من PET. تتطلب المياه المعبأة والمشروبات الغازية ومنتجات العصائر أنظمة إنتاج عالية السرعة-وكبيرة الحجم- قادرة على الحفاظ على الاتساق عبر ملايين الوحدات.
التعبئة والتغليف الصيدلانية ومستحضرات التجميل
تتطلب هذه الصناعات دقة أعلى ومراقبة أكثر صرامة للجودة. تعد أحجام الدفعات الصغيرة وتصميمات التشكيل المتخصصة شائعة، وغالبًا ما تتطلب قوالب مخصصة.
الأتمتة والتصنيع الذكي
تدمج خطوط الإنتاج الحديثة بشكل متزايد بين الروبوتات وأجهزة استشعار إنترنت الأشياء وأنظمة المراقبة التي تعتمد على الذكاء الاصطناعي-. تتيح هذه التقنيات ما يلي:
مراقبة الجودة في الوقت الفعلي-. - الصيانة التنبؤية
- التعامل الآلي مع المواد
- تحسين العملية
تعمل المصانع الذكية على تحسين الكفاءة بشكل كبير وتقليل الأخطاء البشرية.
خاتمة
إن آلة تشكيل التشكيل PET هي نظام متقدم للغاية يدمج الهندسة الميكانيكية والتحكم الحراري والقولبة الدقيقة والأتمتة في منصة إنتاج واحدة. ويعتمد أدائها على تفاعل عوامل متعددة، بما في ذلك مكونات الآلة، ومبادئ العمل، وتصميم القالب، وجودة المواد، وإدارة التشغيل.
إن فهم كيفية عمل هذه الآلات يمكّن الشركات المصنعة من تحسين كفاءة الإنتاج وتقليل النفايات والحفاظ على جودة المنتج المتسقة. في صناعة التعبئة والتغليف العالمية التي تشهد تنافسًا متزايدًا، يعد إتقان تكنولوجيا التشكيل باستخدام PET أمرًا ضروريًا لتحقيق النجاح-على المدى الطويل، وقابلية التوسع، وكفاءة التكلفة.
وفي نهاية المطاف، فإن كفاءة نظام التشكيل من مادة PET لا تحدد مخرجات الإنتاج فحسب، بل تحدد أيضًا الربحية الإجمالية واستدامة عمليات التعبئة والتغليف الحديثة.
